Прежде всего необходимо отобрать бревна по теплотехническим соображениям, для чего требуется диаметр верхнего отруба 19 см и более. Подобранные бревна нарезают по длине стен. В углах должны сходиться толстые и тонкие концы бревен. Торцы бревен обрезаются точно под угловой шаблон, чтобы не усложнять формирование "лап".

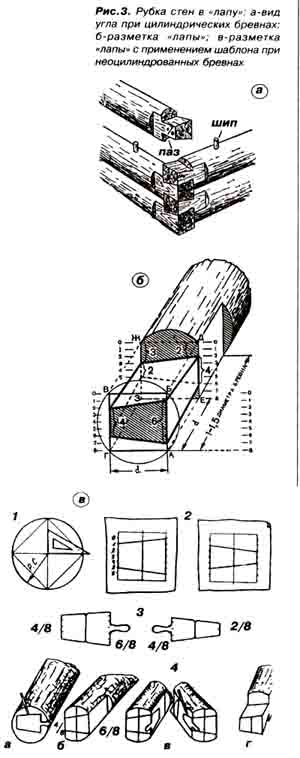

После подборки бревен по их противоположным концам с помощью специального утяжеленного отвеса толстым карандашом производится разметка линий их вертикальных диаметров. Из толстого картона или фанеры делается шаблон для закроя лапы Рис.3(1,2,3)..

На листе бумаги вычерчиваются две одинаковые окружности для шаблонов №1 и №2 Рис.3-2..

В нашем случае при бревнах разной толщины вычисляется их средний диаметр. Если в углу сходятся 32 бревна, сумма их диаметров составит 660 см со среднеарифметической величиной 20,5 см. В этом кругу через его центр проводят две взаимоперпендикулярные диаметральные линии. Соединив точки их пересечения с окружностью, получают квадрат (рис. 3-1). Затем противоположные стороны одного квадрата, как показано на рисунке, размечают в пропорциях 6/8 и'4/8, а другого 4/8 и 2/8. Полученные шаблоны, если они из бумаги, наклеивают на основу и вырезают. В местах, где заканчивалась вертикальная линия, делают засечки, необходимые для дальнейшей разметки торцов бревен. Во время разметки "лапы" шаблон прикладывают к торцу бревна, совмещая вырезы-засечки с прочерченной ранее на торцах бревен линией вертикальных диаметров и обводят его по контуру. После протески боковинок бревна расчерчиваются все грани "лапы": правая с помощью шаблона №1, левая-с помощью шаблона №2. При устройстве "лап" в бревнах, тоньше 22 см, стороны шаблонных квадратов делят не на восемь, а 12 частей, и тогда пропорции членения выглядят уже как 8/12 к 6/12 и 6/23 к 4/12. В верхнем и нижнем венцах делают только половину "лапы".
